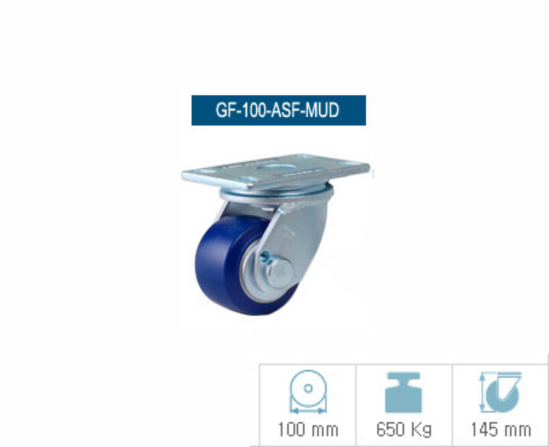

Bánh XE PU GF-100-ASF-MUD Xoay 650kg Ø100mm G-DOK

Bánh XE PU GF-100-ASF-MUD Xoay 650kg Ø100mm G-DOK
là dòng bánh xe công nghiệp tải nặng sử dụng bánh PU đúc đường kính
Ø100mm, kết cấu càng xoay linh hoạt và khả năng
chịu tải lên đến 650kg/bánh.
Sản phẩm phù hợp cho jig, bàn máy, xe đẩy linh kiện,
fixture và các thiết bị công nghiệp cần tải trọng cao
nhưng hạn chế về chiều cao lắp đặt.

GF-100-ASF-MUD sử dụng bánh polyurethane đúc
độ cứng Shore A95,
lõi nhôm và hai vòng bi.
Với chiều cao tổng chỉ 145mm,
sản phẩm đặc biệt phù hợp với những thiết bị
cần giữ chiều cao làm việc thấp nhưng vẫn yêu cầu
khả năng chịu tải lớn và chuyển hướng linh hoạt.

Thông số kỹ thuật bánh xe PU GF-100-ASF-MUD

Đặc điểm nổi bật của bánh xe PU GF-100-ASF-MUD

Tải trọng 650kg với đường kính chỉ Ø100mm

Điểm nổi bật của GF-100-ASF-MUD
là khả năng chịu tải lên đến 650kg/bánh
trong khi đường kính bánh chỉ Ø100mm.

Đây là lựa chọn phù hợp với các thiết bị
cần khả năng chịu tải cao nhưng muốn hạn chế
chiều cao tổng sau khi lắp bánh xe.

Chiều cao tổng chỉ 145mm

GF-100-ASF-MUD có chiều cao tổng
145mm,
thấp hơn các size GF-125, GF-150, GF-200 và GF-250.

Đặc điểm này phù hợp cho jig,
bàn máy, fixture hoặc thiết bị sản xuất
có giới hạn về chiều cao thao tác.

Càng xoay giúp điều hướng trong không gian hạn chế

Phiên bản ASF sử dụng kết cấu càng xoay,
cho phép bánh xe thay đổi hướng theo hướng đẩy.
Đây là lợi thế đối với xe đẩy,
jig hoặc thiết bị thường xuyên phải thao tác
trong khu vực sản xuất có lối đi hẹp.

Khi sử dụng cho xe lớn hơn,
bánh xoay có thể kết hợp cùng bánh cố định GF-100
để cân bằng giữa khả năng điều hướng
và độ ổn định khi di chuyển.

Bánh PU đúc Shore A95 lõi nhôm

Bánh sử dụng polyurethane đúc độ cứng
Shore A95,
kết hợp lõi nhôm và hai vòng bi.
Bề rộng bánh 67mm giúp tạo nền tảng
phù hợp cho các ứng dụng tải trọng cao.

Kết cấu càng tải nặng G-DOK

Dòng GF sử dụng kết cấu càng bằng thép rèn,
cụm xoay bi kép với bệ chịu lực được xử lý cứng,
khung thép hàn chắc chắn và trục bánh dạng bu lông.
Kết cấu này được thiết kế cho các ứng dụng
bánh xe tải nặng trong môi trường công nghiệp.

Ứng dụng của GF-100-ASF-MUD trong nhà máy

Với bánh PU Ø100mm,
tải trọng 650kg và kết cấu càng xoay,
GF-100-ASF-MUD phù hợp cho:

• Jig và fixture di động trong dây chuyền sản xuất.
• Bàn máy và bàn thao tác tải nặng.
• Xe đẩy linh kiện công nghiệp.
• Xe cấp vật tư cho dây chuyền sản xuất.
• Trolley có yêu cầu chiều cao thấp.
• Thiết bị tự động hóa cần thay đổi vị trí.
• Máy móc có giới hạn về khoảng sáng gầm.
• Thiết bị phụ trợ trong nhà máy điện tử, cơ khí và ô tô.

Khi nào nên chọn GF-100-ASF-MUD?

GF-100-ASF-MUD phù hợp khi thiết bị cần đồng thời
tải trọng cao, kích thước bánh nhỏ,
chiều cao lắp đặt thấp và khả năng chuyển hướng linh hoạt.

Nếu yêu cầu thiết kế cần giữ mặt bàn,
jig hoặc máy ở mức thấp,
bánh Ø100mm là lựa chọn phù hợp
trước khi cân nhắc các size Ø125mm hoặc Ø150mm.

Trước khi lựa chọn cần kiểm tra
tổng tải trọng, vị trí trọng tâm,
số lượng bánh, chiều cao tổng 145mm
và kích thước mặt bích.

So sánh GF-100-ASF-MUD và GF-125-ASF-MUD

GF-100-ASF-MUD nên kết hợp với bánh nào?

Đối với xe đẩy hoặc jig cần vừa chuyển hướng
vừa duy trì hướng di chuyển ổn định,
có thể kết hợp
GF-100-ASF-MUD dạng càng xoay
với phiên bản càng cố định
GF-100-ARF-MUD.

Một cấu hình thường gặp là
2 bánh xoay kết hợp 2 bánh cố định.
Tuy nhiên, cách bố trí thực tế cần dựa trên
tải trọng, kích thước xe, trọng tâm
và bán kính quay yêu cầu.

Lưu ý khi lựa chọn và lắp đặt

• Xác định tổng tải trọng thiết bị và hàng hóa trước khi chọn bánh.
• Không lấy 650kg nhân trực tiếp với số lượng bánh
  để xác định tải trọng an toàn của toàn hệ thống.
• Với cấu hình bốn bánh, tham khảo tải trọng
  1.950kg theo dữ liệu nhà sản xuất.
• Kiểm tra chiều cao tổng 145mm
  để đảm bảo phù hợp với chiều cao thiết kế của jig hoặc máy.
• Đối chiếu kích thước mặt bích 159 × 114mm
  và khoảng cách tâm lỗ trước khi gia công.
• Đảm bảo bề mặt gá lắp phẳng và đủ độ cứng.
• Kiểm tra bu lông, vòng bi và bề mặt bánh PU định kỳ.

Mua bánh xe PU GF-100-ASF-MUD G-DOK tại Buyoung Việt Nam

Buyoung Việt Nam cung cấp các dòng bánh xe công nghiệp G-DOK
dùng cho xe đẩy, jig, fixture,
bàn máy và dây chuyền sản xuất.
Với nhu cầu sử dụng GF-100-ASF-MUD,
khách hàng nên cung cấp tải trọng thiết bị,
kích thước xe, số lượng bánh
và yêu cầu về chiều cao lắp đặt
để được tư vấn cấu hình phù hợp.
