English Chân tăng chỉnh là gì? Cấu tạo, phân loại và cách lựa chọn

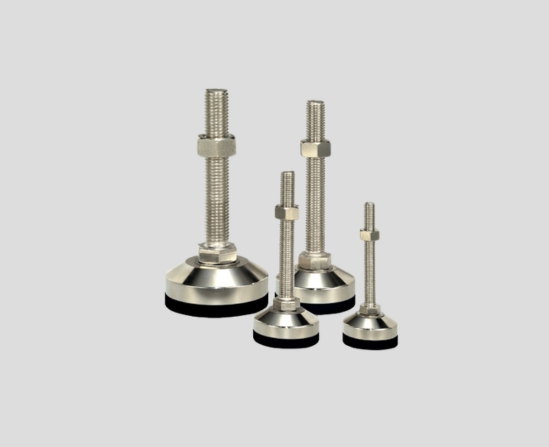

Chân tăng chỉnh (hay chân tăng chỉnh độ cao, leveling foot/leveling mount) là phụ kiện cơ khí dùng để điều chỉnh chiều cao, cân bằng và giữ ổn định cho máy móc, bàn thao tác, băng tải, tủ điện và các thiết bị trên bề mặt không bằng phẳng.
Cấu tạo cơ bản gồm ty ren (trục ren), đai ốc điều chỉnh và đế chân tiếp xúc với sàn; tùy từng model, phần đế có thể kết hợp cao su hoặc nhựa để tăng độ bám, hạn chế trượt và rung.
Chân tăng chỉnh thường được sản xuất từ inox, thép mạ hoặc vật liệu kỹ thuật tùy môi trường sử dụng. Khi lựa chọn cần xem đồng thời kích thước ren, đường kính đế, chiều dài trục, vật liệu và tải trọng cho phép.
Thông tin nhanh
- Công dụng: cân bằng, điều chỉnh chiều cao và ổn định thiết bị.
- Cấu tạo chính: trục ren + đai ốc + đế chân.
- Vật liệu: inox, thép mạ, nhựa, cao su tùy dòng sản phẩm.
- Thông số cần chọn: M × D × L + tải trọng cho phép.
- Ứng dụng: máy công nghiệp, băng tải, tủ điện, bàn thao tác, giá kệ.
Cách chọn chân tăng chỉnh theo 5 thông số quan trọng
Để chọn chân tăng chỉnh phù hợp cho máy móc, băng tải, bàn thao tác hoặc thiết bị công nghiệp, cần xem đồng thời kích thước ren, đường kính đế, chiều dài trục ren, vật liệu và tải trọng. Không nên chỉ lựa chọn dựa trên đường kính ren vì khả năng chịu tải và độ ổn định còn phụ thuộc vào kết cấu đế, vật liệu và điều kiện vận hành thực tế.
| Thông số | Ý nghĩa | Cách lựa chọn | Ví dụ |
|---|---|---|---|
| 1. Kích thước ren (M) | Là đường kính danh nghĩa của phần ren dùng để kết nối chân tăng chỉnh với khung máy hoặc thiết bị. | Chọn kích thước ren tương thích với lỗ ren, đai ốc hoặc kết cấu gá lắp của thiết bị. Các kích thước thường gặp gồm M16, M20, M24, M30 và M42. | M20 nghĩa là trục ren có đường kính danh nghĩa khoảng 20 mm. |
| 2. Đường kính đế (D) | Là đường kính phần đế tiếp xúc với mặt sàn, ảnh hưởng đến khả năng phân bố tải và độ ổn định của thiết bị. | Thiết bị có tải trọng lớn hoặc trọng tâm cao thường nên sử dụng đế có đường kính lớn hơn để tăng diện tích tiếp xúc và độ vững. | M16–M24 có thể sử dụng đế D78, trong khi một số dòng M30 hoặc M42 sử dụng đế lớn hơn. |
| 3. Chiều dài trục ren (L) | Là chiều dài phần trục ren, quyết định phạm vi điều chỉnh chiều cao của chân tăng chỉnh. | Chọn chiều dài đủ để bù sai lệch mặt sàn và đạt chiều cao lắp đặt mong muốn, nhưng không nên để phần ren nhô ra quá dài nếu không cần thiết. | Ký hiệu M20 × D78 × L100 có thể hiểu là ren M20, đế D78 mm và trục dài 100 mm. |
| 4. Vật liệu | Vật liệu ảnh hưởng đến khả năng chống ăn mòn, độ bền và môi trường sử dụng của chân tăng chỉnh. | Inox phù hợp với môi trường cần khả năng chống gỉ; thép mạ phù hợp nhiều ứng dụng công nghiệp thông thường; đế cao su hỗ trợ tăng độ bám và hạn chế trượt hoặc rung. | Chân tăng chỉnh inox 304 đế cao su thường được lựa chọn cho máy móc cần chống gỉ và tăng độ bám sàn. |
| 5. Tải trọng | Là khả năng chịu lực của chân tăng chỉnh hoặc của một hệ nhiều chân theo thông số kỹ thuật của từng model. | Xác định tổng trọng lượng máy và tải làm việc, số lượng chân chịu lực, sau đó lựa chọn model có tải trọng cho phép cao hơn tải thực tế và áp dụng hệ số an toàn phù hợp. | Thiết bị nặng 2.000 kg dùng 4 chân không nên mặc định chia đều 500 kg/chân nếu trọng tâm hoặc tải trọng thực tế phân bố không đồng đều. |
Xác định theo thứ tự: ren phù hợp với khung máy → đường kính đế → chiều dài trục → vật liệu theo môi trường → tải trọng cho phép. Với máy có rung, trọng tâm cao hoặc tải không phân bố đều, nên ưu tiên đế lớn hơn và chừa biên tải an toàn thay vì chọn đúng bằng tải trọng tính toán.
Ví dụ cách đọc thông số chân tăng chỉnh
Ví dụ ký hiệu M20 × D78 × L100 có thể được hiểu như sau:
- M20: kích thước ren danh nghĩa 20 mm.
- D78: đường kính đế 78 mm.
- L100: chiều dài trục ren 100 mm.
Sau khi xác định ba kích thước trên, cần tiếp tục kiểm tra vật liệu, loại đế và tải trọng cho phép của model cụ thể trước khi lựa chọn cho máy móc hoặc thiết bị.
Lưu ý: Các thông số và tải trọng cần được đối chiếu với catalogue hoặc dữ liệu kỹ thuật của từng model chân tăng chỉnh. Điều kiện nền, độ rung, trọng tâm thiết bị và phân bố tải có thể ảnh hưởng đến lựa chọn thực tế.
Phân loại chân tăng chỉnh công nghiệp
Bảng thông số chân tăng chỉnh inox theo kích thước ren và tải trọng
Chân tăng chỉnh cần được lựa chọn dựa trên đồng thời kích thước ren, đường kính đế và tải trọng của thiết bị. Bảng dưới đây tổng hợp một số kích thước chân tăng chỉnh inox phổ biến từ M16 đến M42, giúp kỹ sư và bộ phận mua hàng nhanh chóng xác định nhóm sản phẩm phù hợp với tải trọng thực tế.

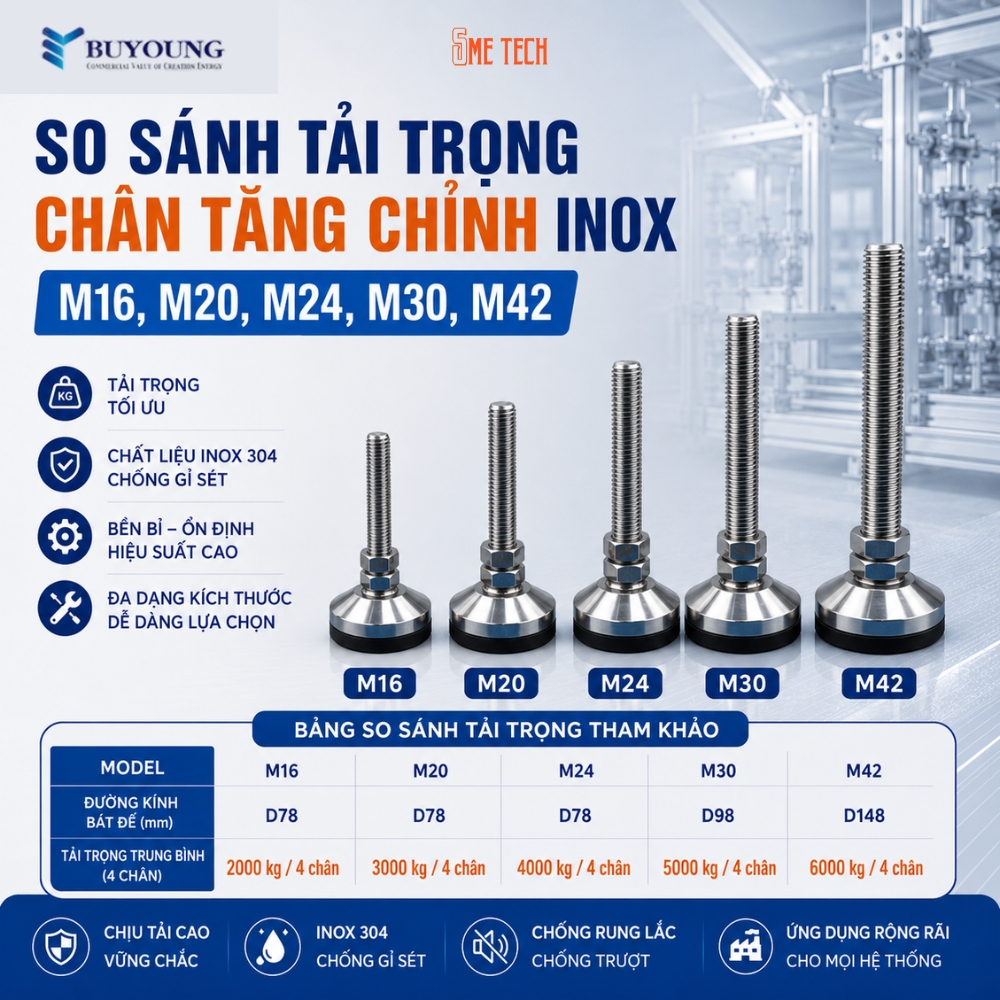

So sánh tải trọng chân tăng chỉnh inox M16, M20, M24, M30, M42
Bảng dưới đây tổng hợp kích thước ren, đường kính đế và tải trọng tham khảo của một số dòng chân tăng chỉnh inox phổ biến. Khi lựa chọn thực tế cần xem thêm trọng lượng thiết bị, số lượng chân, độ rung, bề mặt sàn và điều kiện vận hành.
| Kích thước ren | Đường kính đế | Tải trọng tham khảo / 4 chân | Tải trọng quy đổi / 1 chân* | Vật liệu | Ứng dụng tham khảo |
|---|---|---|---|---|---|
| M16 | D78 mm | 2.000 kg / 4 chân | Khoảng 500 kg/chân | Inox 304 | Bàn thao tác, khung máy, băng tải nhỏ |
| M20 | D78 mm | 3.000 kg / 4 chân | Khoảng 750 kg/chân | Inox 304 | Máy móc công nghiệp, băng tải |
| M24 | D78 mm | 4.000 kg / 4 chân | Khoảng 1.000 kg/chân | Inox 304 | Máy sản xuất, thiết bị tải trung bình |
| M30 | D98 mm | 5.000 kg / 4 chân | Khoảng 1.250 kg/chân | Inox 304 | Máy công nghiệp tải nặng, dây chuyền sản xuất |
| M42 | D148 mm | 6.000 kg / 4 chân | Khoảng 1.500 kg/chân | Inox 304 | Máy tải trọng lớn, hệ thống công nghiệp nặng |
* Tải trọng trên mỗi chân là giá trị quy đổi từ tải trọng tham khảo của hệ 4 chân trong điều kiện tải được phân bố đều. Khi lựa chọn thực tế nên áp dụng hệ số an toàn và tham khảo thông số kỹ thuật của từng model.
Ứng dụng lắp đặt
- Máy móc công nghiệp, dây chuyền sản xuất
- Tủ điện, tủ điều khiển
- Bàn thao tác, giá đỡ, kệ thiết bị
- Thiết bị có rung động cần chống trượt
Đặc biệt trong nhà xưởng, chân tăng chỉnh giúp căn chỉnh máy nhanh chóng mà không cần xử lý lại mặt sàn, tiết kiệm thời gian và chi phí lắp đặt.
Tại sao nên chọn Buyoung?
- Đa dạng kích thước từ M8 đến M60+
- Chịu tải cao lên đến hàng tấn
- Chất liệu inox SUS304 chống gỉ
- Phù hợp nhiều ngành công nghiệp
- Tư vấn kỹ thuật theo nhu cầu
Phụ kiện công nghiệp liên quan
Câu hỏi thường gặp
dùng để cân bằng thiết bị, bàn thao tác, tủ điện và máy móc trên bề mặt sàn không bằng phẳng, giúp hệ thống vận hành ổn định hơn
Nên chọn dòng inox khi lắp trong môi trường ẩm, ngoài trời hoặc khu vực yêu cầu chống gỉ và vệ sinh cao như thực phẩm, y tế, phòng sạch
Đế cao su giúp giảm rung, hạn chế trượt và giảm tiếng ồn khi thiết bị hoạt động liên tục hoặc có dao động
Bạn nên chọn theo tải trọng, kích thước khung chân máy và nhu cầu thực tế. Các size phổ biến thường là M16 và M20 và M24
Kích thước ren không phải yếu tố duy nhất quyết định tải trọng. Khi chọn chân tăng chỉnh cần xem đồng thời đường kính đế, chiều dài trục ren, vật liệu, kết cấu chân và điều kiện phân bố tải. Bảng dưới đây là thông số tham khảo theo các model Buyoung đang cung cấp
